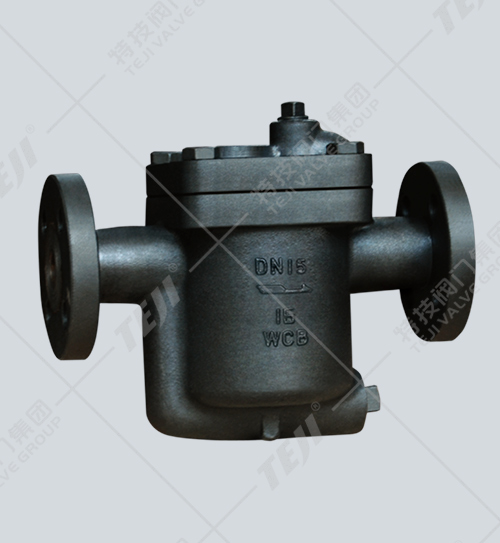

倒置桶式蒸汽疏水閥（ES8F型）當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有小孔，能自動排空氣，當部份蒸汽從小孔排出，另部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
工作原理
倒吊（置）桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
外形尺寸
| 產品型號 | 公稱通徑 DN | 連接方式 | 使用壓力范目 (Mpa) | 最高允許溫度℃ | 閥體材質 | 外形尺寸 | |||
| L | H1 | H2 | W | ||||||
| ES8B (CS15H-5·8·16) | 15 20 25 | 內螺紋 ZG1/2"~1" | 0.01~0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8N (CS15H-5·8·16) | 15 20 25 | 內螺紋 ZG1/2"~1" | 0.01~0.5·0.8·1.6 | 220 | WCB | 138 | 72 | 94 | 103 |
| ES8BF (CS45H-5·8·16) | 15 20 25 | 法蘭 | 0.01~0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES8NF (CS45H-5·8·16) | 15 20 25 | 法蘭 | 0.01~0.5·0.8·1.6 | 220 | WCB | 210 | 72 | 94 | 103 |
| ES10 (CS15H-8·12·16) | 20~40 | 內螺紋 ZG1/2"~1" | 0.01~0.8·1.2·1.6 | 220 | WCB | 200 | 93 | 132 | 142 |
| ES10F (CS45H-8·12·16) | 15~25 32~50 | 法蘭 | 0.01~0.8·1.2·1.6 | 220 | WCB | 270 | 93 | 132 | 142 |
| ES12N (CS45H-16) | 15~25 32~50 | 法蘭 | 0.01~1.6 | 200 | WCB | 280 | 93 | 132 | 142 |
