產品概述

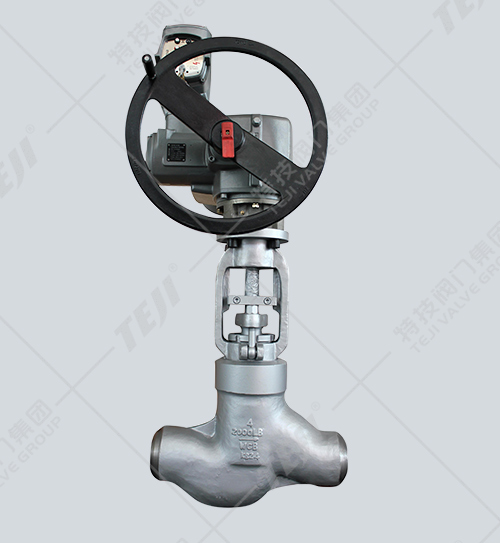

電動高溫高壓焊接截止閥可以根據不同的壓力、溫度，采用特殊的結構和相應的密封，試壓采用工作壓力的1.5倍試壓，確保閥門在工作壓力的狀態下不會發生泄漏。同時保證在相應的溫度下，密封不會發生變形，不會發生密封不嚴的現像。該閥是電力、電氣、機電設備工程、電控設備工程中應用較多的閥門之一。由于其安裝方便、制造合理、經濟簡單，所以大量使用在電力工程等管道中。
產品特點
1、閥門與管路連接采用焊接式結構。
2、閥體、閥蓋機械加工全部在自動線上完成，具有重量輕，加工精度高等特點。
3、閥座、閥瓣密封面均采用鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷性能好。
4、閥桿表面經抗蝕氮化處理。
5、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
主要性能規范
| 產品型號 | 公稱壓力 PN/MPa | 試驗壓力/MPa | 工作壓力/MPa | 工作溫 度（℃） | 適用介質 | |||
| 殼體強度 | 密封 | P45 | P55 | P57 | ||||
| J961H Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
| J961H Y-200 | 20 | 30 | 22 | / | / | / | ||
| J961H Y-250 | 25 | 38 | 28 | / | / | / | ||
| J961H Y-320 | 32 | 48 | 36 | / | / | / | ||
| J961Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J961Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
| J961Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J961Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
| J961Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J961Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J961Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J961Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J961Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
材料性能
| 零件名稱 | 閥門 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 緊固件 |
| J961H型 | 25 WCB | 25 40Cr | 鉻不銹鋼、鉻鉬鋁鋼氨化 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性石墨 | 鋁青銅 | 優質碳鋼 、鉻鉬鋼 |
| J961Y型 | 25 WCB | 25 40Cr | 鉻不銹鋼、鉻鉬鋁鋼氨化 | 25 | 硬質合金 | 優質碳鋼 、鉻鉬鋼 | ||
| J961Y-P54型 | ZG20CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 | ||
| J961Y-P55型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 | ||
| J961Y-P57型 | ZG15CrMoV 12Cr1Mo1V | 12Cr1Mo1V | 20Cr1Mo1VA 25Cr2Mo1VA | 12Cr1Mo1V | 硬質合金 | 鉻鉬鋼 |

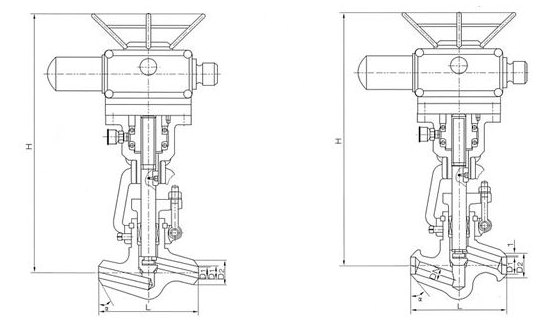

主要外形連接尺寸
型號 | DN | d | L | L1 | L2 | H | 電裝型號 |
J961Y-250 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 56 | 340 | 473 | 277 | 1060 | DZW45 | |
80 | 80 | 390 | 526 | 283 | 1280 | DZW90 | |
100 | 84 | 480 | 526 | 283 | 1290 | DZW90 | |
J961Y-320 | 20 | 19 | 150 | 363 | 197 | 276 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 60 | 470 | 526 | 283 | 1140 | DZW90 | |
80 | 80 | 570 | 526 | 283 | 1350 | DZW120 | |
100 | 96 | 660 | 554 | 609 | 1500 | DZW180 | |
J961Y-P57170V | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZWl5 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 60 | 762 | 526 | 283 | 1543 | DZW90 | |
80 | 74 | 864 | 526 | 283 | 1790 | DZWl20 | |
100 | 88 | 965 | 554 | 309 | 1890 | DZWl80 |
