產品概述

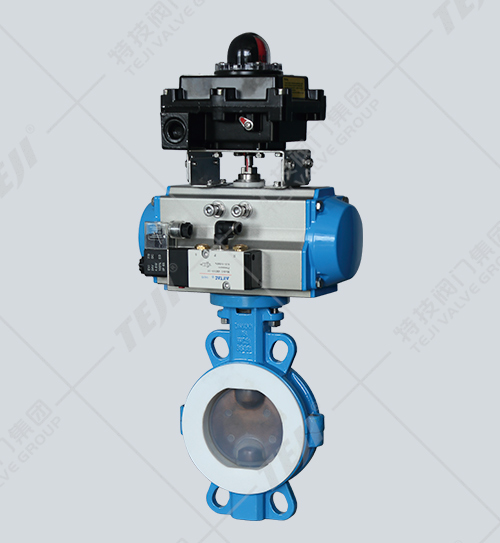

氣動襯氟對夾蝶閥是由四氟密封蝶閥和氣動執行器以及三聯件組成。氣動襯氟蝶閥是在流道、蝶板、閥桿上采用全襯（F3、F4、F46）高分子材料，具有良好的防腐性能。適用于帶有腐蝕性或潔凈度有一定要求工況管道上，如堿、還原劑、鹽酸、硝酸、氫氟酸、王水、有機酸、強酸、濃醋和其它強腐蝕性介質。利用壓縮空氣為驅動，接受工業信號通過與定位器或者電磁閥的配合使用達到蝶閥的調節和開關。在食品、醫藥、化工、石油、電力、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
主要特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
主要技術參數
| 公稱通徑DN(mm) | 50～1000 | ||
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
| 適用溫度 | 氟橡膠：-20℃～200℃ | ||
| 適用介質 | 水、空氣、天然氣、油品及強腐蝕性流體 | ||
| 泄漏率 | 符合GB/T13927-92標準 | ||
| 驅動方式 | 氣動 | ||
| 配置執行機構 | GT、AT、AW系列單雙作用氣動執行器 | ||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||
執行標準
| 設計標準 | GB/T2238-1989 |
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
主要零件材料
| 零件名稱 | 材料 |
| 閥體 | (球墨鑄鋼、鑄鋼、不銹鋼)+F46 |
| 蝶板 | (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
主要外形連接尺寸
|
公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 | |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | |
| H | 對夾式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | |
| H1 | 根據所配執行機構而定 | ||||||||||||||||||
| A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | ||||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
